解决方案

从原理到实施的全面指南

电磁屏蔽技术的基础原理与性能指标

电磁屏蔽室是基于电磁兼容性（EMC）原理设计的特殊工程结构，其主要功能是控制电磁波在空间中的传播，通过限制电磁能量从一侧空间向另一侧的辐射传输，从而建立起一个电磁

干扰水平受控的内部环境。屏蔽室的核心工作机制可以借助电磁场理论来解释：当电磁波传播到金属屏蔽体表面时，会受到三种主要的衰减机制作用：表面反射损耗、内部吸收损耗和

多重反射损耗。这些衰减机制共同作用，使电磁波在穿过屏蔽体时能量大幅减弱，从而达到屏蔽效果。

电磁屏蔽室的性能优劣主要通过屏蔽效能（Shielding Effectiveness， SE） 来衡量，其定义是屏蔽前后特定点电磁场强度的比值，通常以分贝（dB）表示。

计算公式为：SE = 20log(E₀/E₁)或SE = 20log(H₀/H₁)，其中E₀和H₀分别表示屏蔽前的电场强度和磁场强度，E₁和H₁则表示屏蔽后的场强值。分贝值越高，代表屏蔽效果越好。

例如，90dB的屏蔽效能意味着电磁波能量被衰减到原始值的十亿分之一，而120dB的效能则表示衰减到万亿分之一。

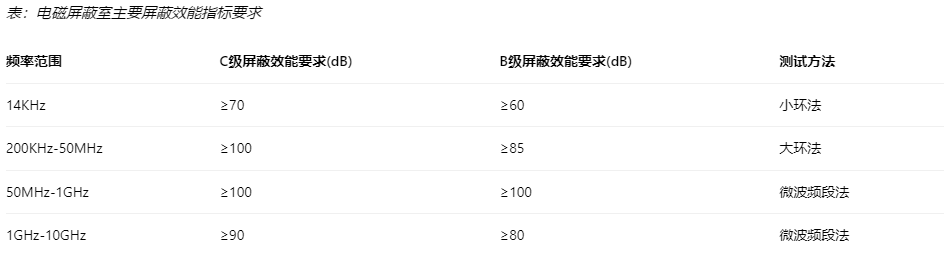

根据应用场景的不同，电磁屏蔽室的性能要求也存在显著差异。国家标准BMB3-1999将屏蔽室分为不同等级，其中C级屏蔽效能最高。典型的高标准屏蔽室技术指标通常要求：

在频率范围14KHz时屏蔽效能≥70dB；200KHz时≥100dB；450KHz-50MHz时≥100dB；50MHz-100MHz时≥100dB。这些指标是评估屏蔽室性能是否达标的重要依据。

电磁屏蔽技术对不同类型的电磁波有着不同的屏蔽效果。低频磁场由于波长较长，能量衰减较慢，是最难屏蔽的电磁波类型；而高频电场和平面波则相对容易被屏蔽。因此，

在设计屏蔽室时需要针对主要干扰源的频率特性，选择合适的屏蔽材料和结构。例如，针对电力系统的低频磁场干扰，需要采用高磁导率材料如坡莫合金或硅钢；而针对通信

设备的高频辐射，使用普通冷轧钢板即可获得良好屏蔽效果。

屏蔽室的设计本质上是在创造一个法拉第笼效应，即利用金属壳体形成连续导电表面，使得电磁波在表面产生感应电流，进而转化为热量消耗掉，而非穿透到内部空间。

这一原理决定了屏蔽室必须是六面全封闭的结构，任何开口和缝隙都会影响屏蔽效果。因此，屏蔽室设计中门、窗、通风口等开口的电磁密封处理尤为关键，直接关系到整

体屏蔽效能。
